Merlo ROTO 50.16 ja ROTO 50.16S ovat ympäripyöriviä kurottajia vaativaan ammattikäyttöön. Molemmat mallit tarjoavat 4 950 kg nostokyvyn, 15,8 metrin nostokorkeuden sekä 13,2 metrin maksimiulottuman. Kääntyvä ylävaunu, hydrostaattinen voimansiirto ja edistyksellinen ASCS-kuormanhallinta tekevät koneista monipuolisia ratkaisuja rakentamisen, teollisuuden ja kunnossapidon tarpeisiin.

Nostokapasiteettia, ulottuvuutta ja työtehoa

Merlo ROTO 50.16 -mallisto yhdistää suuren nostokapasiteetin, pitkän ulottuvuuden ja ympäripyörivän ylävaunun samaan koneeseen. Mallisto on suunniteltu työtehtäviin, joissa kuormia on nostettava korkealle, siirrettävä esteiden yli tai sijoitettava tarkasti rajatulle työskentelyalueelle.

Molemmat mallit tarjoavat saman nostokapasiteetin ja ulottuvuuden, mutta eroavat moottoriteholtaan, ajonopeudeltaan ja alustan ominaisuuksiltaan.

ROTO 50.16 on varustettu 55 kW FPT F34 -dieselmoottorilla, ja sen suurin ajonopeus on 25 km/h. Tehokkaammassa ROTO 50.16S -mallissa on 90 kW FPT F36 -dieselmoottori, 40 km/h huippunopeus sekä rungon tasaus ja runkojousitus.

Käyttökohteet

Merlo ROTO 50.16 -mallisto soveltuu erityisesti kohteisiin, joissa tarvitaan korkeaa nostokapasiteettia, suurta ulottuvuutta ja mahdollisuutta käsitellä kuormia koneen eri puolilla.

• Rakennustyömaat: rakennusmateriaalien, elementtien ja muiden kuormien nostaminen eri korkeuksille

• Teollisuus: koneiden, laitteiden ja materiaalien nostaminen sekä asennustyöt

• Infrastruktuurirakentaminen: materiaalien käsittely silta-, väylä- ja muissa rakennushankkeissa

• Saneeraus- ja korjausrakentaminen: nostotyöt rajatuilla ja vaikeapääsyisillä työalueilla

• Varasto- ja logistiikkaympäristöt: materiaalinkäsittely ja nostot rajoitetuissa tiloissa

• Kunnossapitotyöt: korkealla tehtävät työt valmistajan hyväksymillä henkilönostovarusteilla

Tärkeimmät edut lyhyesti

• Suurin nostokyky 4 950 kg molemmissa malleissa

• Nostokorkeus 15,8 metriä ja maksimiulottuma 13,2 metriä

• Ylävaunun pyörintä 415°

• ASCS Full -kuormanhallintajärjestelmä vakiovarusteena

• Geometristen työskentelyrajojen määritystoiminto

• Hydraulisesti hallittavat On/Off-tukijalat

• Jatkuva neliveto ja kolme ohjaustapaa

• Taloudellista käyttöä tukeva hydrostaattinen EPD-voimansiirto

• Elektroninen joystick-ohjaus

• FOPS/ROPS-turvaohjaamo

• Kaksi moottorivaihtoehtoa: 55 kW ja 90 kW

• ROTO 50.16S -mallissa lisäksi rungon tasaus ja runkojousitus

Suuri nostokapasiteetti ja laaja työskentelyalue

ROTO 50.16 -malliston suurin nostokyky on 4 950 kg ja nostokorkeus 15,8 metriä. Kolmiosainen teleskooppipuomi tarjoaa 13,2 metrin maksimiulottuman, joka helpottaa kuormien sijoittamista myös kaukana koneesta sijaitseviin kohteisiin.

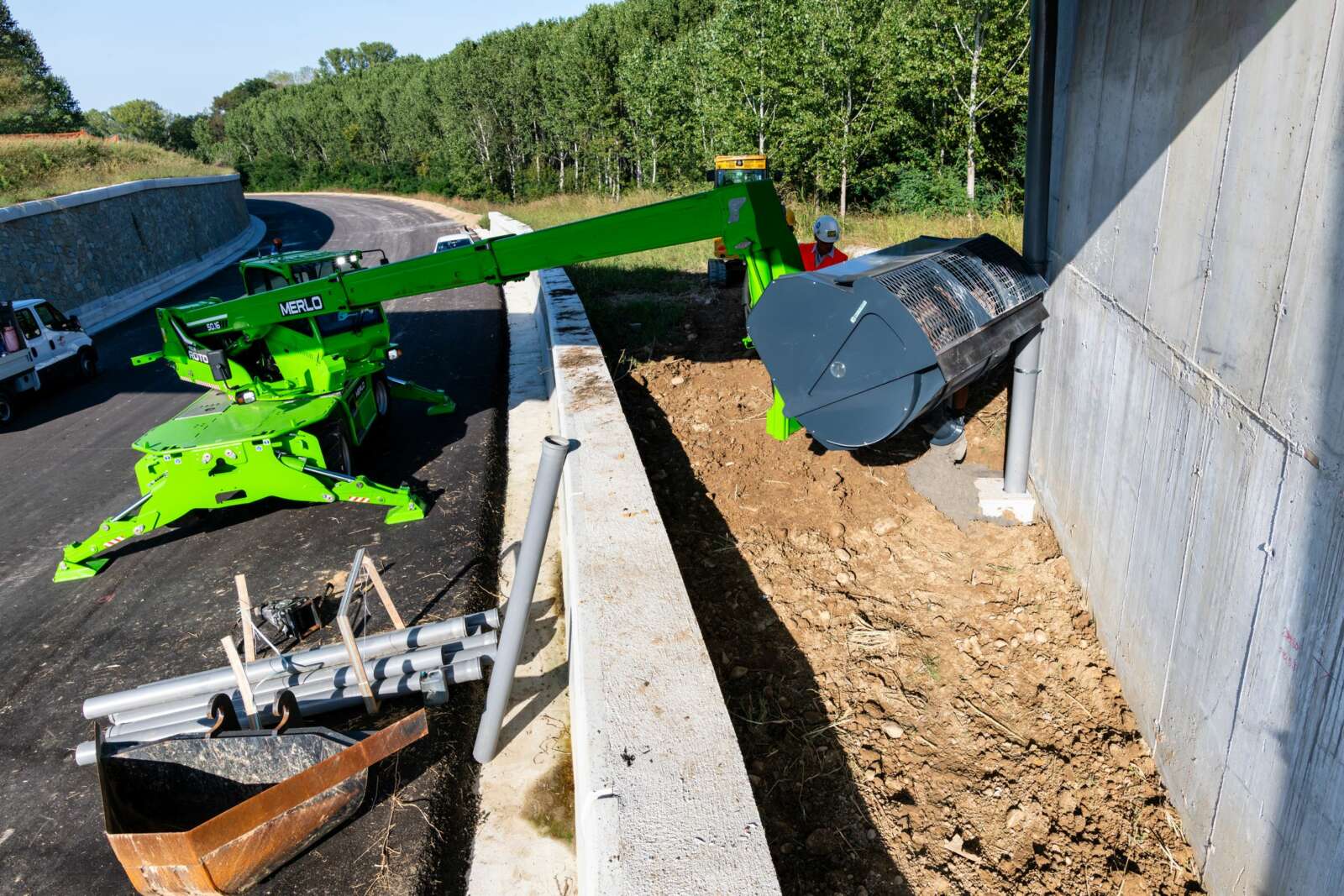

415° kääntyvä ylävaunu mahdollistaa kuormien käsittelyn laajalla alueella ilman koneen jatkuvaa siirtämistä. Ratkaisu parantaa työskentelyn joustavuutta erityisesti rakennustyömailla, joilla tilaa koneen liikkumiseen on rajoitetusti.

Nostokapasiteetti eri ulottuvuuksilla määräytyy koneen kuormituskaavion ja käytettävän kokoonpanon mukaan.

ASCS Roto – Älykäs kuormanhallinta

Merlon ASCS (Adaptive Stability Control System) on edistyksellinen kuormanhallintajärjestelmä, joka valvoo koneen vakautta ja kuormitustilannetta reaaliaikaisesti.

Järjestelmässä on 10,1 tuuman värinäyttö, jonka kirkkaus mukautuu automaattisesti ympäristön valaistuksen mukaan. Näyttö esittää kuljettajalle koneen vakauteen liittyvät tiedot käsiteltävän kuorman ja käytössä olevan työlaitteen perusteella.

Kuljettaja pystyy seuraamaan turvallisen työskentelyn rajoja ja ennakoimaan tilanteita, joissa kone lähestyy sallittuja toiminta-arvoja.

Kun järjestelmä tunnistaa vakautta vaarantavan tilanteen, se estää turvallisuutta uhkaavat liikkeet. Näytölle ilmestyvä ilmoitus kertoo kuljettajalle, mitkä toiminnot ovat edelleen sallittuja ja turvallisia.

Järjestelmään kuuluu myös kaltevuusmittari, joka auttaa arvioimaan koneen asentoa työskentelyn aikana.

Molemmissa malliversioissa on ASCS Full -järjestelmä vakiovarusteena.

Roto Geometric Limits – Hallittua työskentelyä ahtaissa tiloissa

Rajatuissa työskentelytiloissa kuormien nostaminen ja siirtäminen edellyttää erityistä tarkkuutta. Merlon ASCS-järjestelmän Roto Geometric Limits -toiminnon avulla voidaan määrittää koneelle geometriset työskentelyrajat.

Toiminto helpottaa toistuvien nostoliikkeiden suorittamista ja lisää turvallisuutta kohteissa, joissa puomin liikkeitä on tarpeen rajoittaa.

Tyypillisiä käyttökohteita ovat esimerkiksi teollisuushallit, varastot ja rakennustyömaat, joissa koneen ympärillä on rakenteita tai muita esteitä.

Geometristen rajojen avulla työskentelyä voidaan suunnitella tarkemmin ja vähentää vahinkojen riskiä.

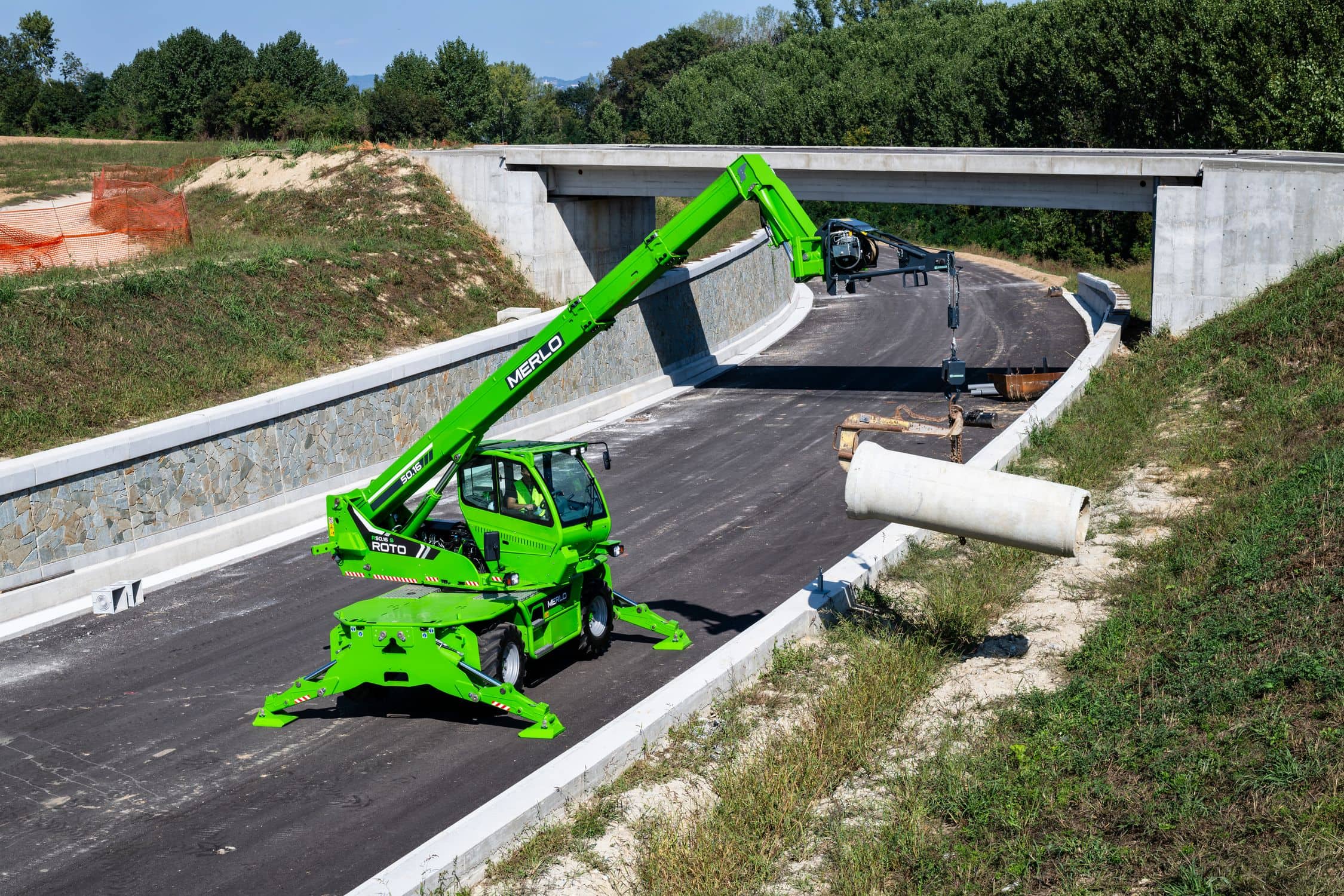

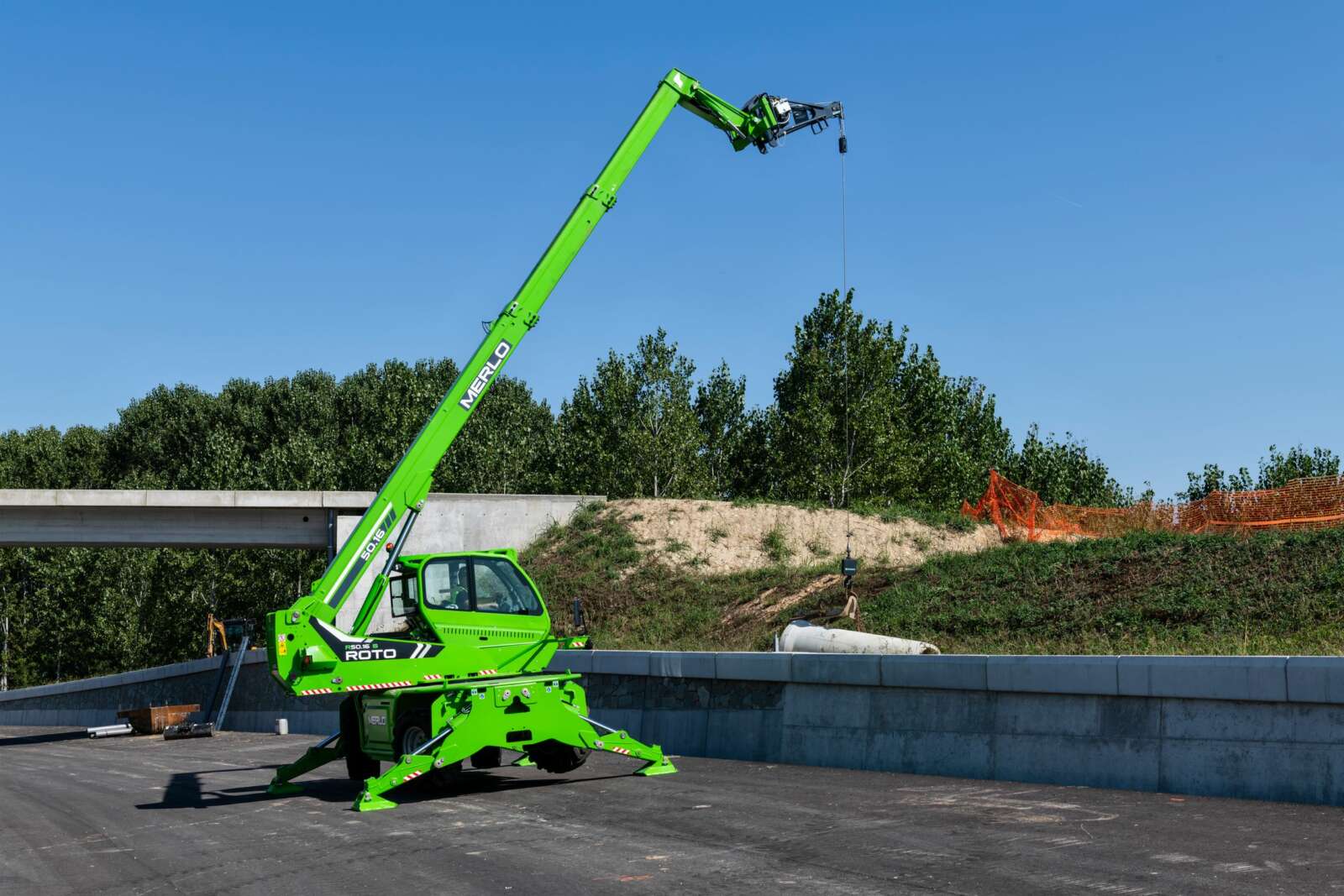

Hydrauliset tukijalat ja vakaa työskentely

Merlon ympäripyörivät kurottajat on varustettu tukijalkoihin perustuvalla vakautusratkaisulla.

ROTO 50.16- ja ROTO 50.16S -malleissa käytetään hydraulisesti hallittavia On/Off-tukijalkoja, jotka siirretään vivustomekanismilla kiinteään työskentelyasentoon.

Ratkaisun etuja ovat helppokäyttöisyys ja tukijalkojen nopea asettaminen.

Tukijalkojen ja ASCS-kuormanhallinnan yhteistoiminta tukee turvallista nostotyöskentelyä ja auttaa hyödyntämään koneen kapasiteettia työskentelyolosuhteiden mukaisesti.

Älykäs ja taloudellinen voimansiirto

Merlon hydrostaattista voimansiirtoa ja moottoria ohjataan elektronisesti. EPD (Eco Power Drive) -järjestelmä sovittaa niiden toiminnan työtilanteen mukaan pyrkien pitämään moottorin kierrosluvun mahdollisimman alhaisena.

Järjestelmän tavoitteena on vähentää polttoaineenkulutusta ja käyttökustannuksia säilyttäen samalla työskentelyn vaatima suorituskyky.

Molemmissa malliversioissa EPD-hydrostaattinen voimansiirto kuuluu vakiovarustukseen.

Kolme ohjaustapaa lisää ketteryyttä

Merlon akselirakenne mahdollistaa suuren ohjauskulman, mikä helpottaa koneen käsittelyä erityisesti ahtaissa työskentelytiloissa.

Kuljettaja voi valita kolmesta ohjaustavasta kulloiseenkin tehtävään sopivan vaihtoehdon.

Ohjaustavat helpottavat koneen sijoittamista nostopaikalle ja parantavat hallittavuutta erilaisissa työympäristöissä.

Molemmissa ROTO 50.16 -malliversioissa on jatkuva neliveto ja kolme ohjaustapaa vakiovarusteena.

Hyvä näkyvyys parantaa hallintaa

Merlon ohjaamoratkaisussa on kiinnitetty erityistä huomiota kuljettajan näkyvyyteen ja työskentelyalueen havainnointiin.

Hyvä näkyvyys helpottaa koneen liikkumista, kuormien käsittelyä ja tarkkaa sijoittamista.

Erityisesti rakennustyömailla ja ahtaissa kohteissa ympäristön esteiden ja muiden työntekijöiden havaitseminen on tärkeä osa turvallista työskentelyä.

Tarkka hydrostaattinen voimansiirto

Merlon hydrostaattinen voimansiirto tarjoaa tehokkaan hidastuksen, kun kuljettaja vapauttaa kaasupolkimen.

Järjestelmä mahdollistaa suuren vääntömomentin välittämisen pyörille materiaalinkäsittelyn aikana ja tukee kuormien hallittua siirtämistä.

Voimansiirron tarkka säädettävyys mahdollistaa koneen liikkeiden hallinnan myös erittäin pienillä nopeuksilla. Tämä helpottaa kuormien sijoittamista millimetrien tarkkuudella.

Kaksi moottorivaihtoehtoa eri käyttötarpeisiin

Merlo ROTO 50.16 on varustettu 3,4-litraisella FPT F34 -dieselmoottorilla, jonka teho on 55 kW (75 hv). Mallin suurin ajonopeus on 25 km/h.

ROTO 50.16Sä käytetään tehokkaampaa 3,6-litraista FPT F36 -dieselmoottoria, jonka teho on 90 kW (122 hv). S-mallin suurin ajonopeus on 40 km/h.

Molemmat moottorit täyttävät Stage V -päästövaatimukset. Perusmallissa pakokaasujen jälkikäsittely perustuu DOC-hapetuskatalysaattoriin ja DPF-hiukkassuodattimeen. S-mallissa käytetään lisäksi SCR-järjestelmää.

Merlon moottorin sijoitteluratkaisu on suunniteltu helpottamaan huoltotoimenpiteitä. Komponentteihin pääsee käsiksi määräaikaishuoltoja ja mahdollisia korjauksia varten.

Merlon suunnittelemat akselit

Merlo suunnittelee, kehittää ja valmistaa kurottajiensa akselit itse.

Akselit on suunniteltu vaativaan ammattikäyttöön, ja ne voidaan varustaa tasauspyörästön lukituksella vetopidon parantamiseksi haastavissa maasto-olosuhteissa.

Molemmissa malliversioissa käytetään portaalirakenteisia akseleita, jatkuvaa nelivetoa ja kolmea ohjaustapaa.

Ergonominen ohjaamo

Merlon ohjaamo on suunniteltu tarjoamaan kuljettajalle hyvä työskentelymukavuus ja mahdollisimman selkeä hallintalaitteiden käytettävyys.

Koneen toimintatiedot sekä eri järjestelmien hallintalaitteet on sijoitettu ergonomisesti kuljettajan ulottuville.

Suunnanvaihtokytkin sijaitsee sekä ohjauspyörän yhteydessä että joystick-ohjaimessa, mikä helpottaa koneen hallintaa erilaisissa työtilanteissa.

Elektroninen joystick-ohjaus kuuluu molempien malliversioiden vakiovarustukseen.

Helppo kulku ohjaamoon

Merlo-kurottajien ohjaamon ovi avautuu jopa 180°, mikä helpottaa ohjaamoon nousemista ja sieltä poistumista.

Oven sisäpuolella sijaitseva suuri tartuntakahva tukee turvallista kulkua.

Ratkaisu helpottaa kuljettajan päivittäistä työskentelyä erityisesti kohteissa, joissa ohjaamoon noustaan ja sieltä poistutaan usein.

Tehokas ilmastointiratkaisu

Merlon ilmastointijärjestelmä on kehitetty autoteollisuuden standardien mukaisesti.

Järjestelmä on suunniteltu nopeuttamaan ohjaamon lämmittämistä ja jäähdyttämistä perinteisiin ilmastointiratkaisuihin verrattuna.

Ilmanotto sijaitsee ohjaamon sivulla suojassa mahdollisilta pöly- ja likalähteiltä. Ilma jaetaan ohjaamoon kahdeksan ilmanvaihtosuuttimen kautta.

Ratkaisu auttaa ylläpitämään miellyttäviä työskentelyolosuhteita vaihtelevissa lämpötiloissa.

Aktiiviset turvallisuusjärjestelmät

Merlon kurottajien turvallisuusjärjestelmät on kehitetty ehkäisemään koneen eteenpäin kaatumista kuormankäsittelyn aikana.

Järjestelmät auttavat pitämään koneen toiminnan turvallisissa rajoissa ilman tarpeettomia rajoituksia puomin liikenopeuteen tai nostokapasiteettiin.

ASCS-kuormanhallinta seuraa koneen vakautta ja puuttuu toimintaan silloin, kun turvallisen työskentelyn rajat ovat vaarassa ylittyä.

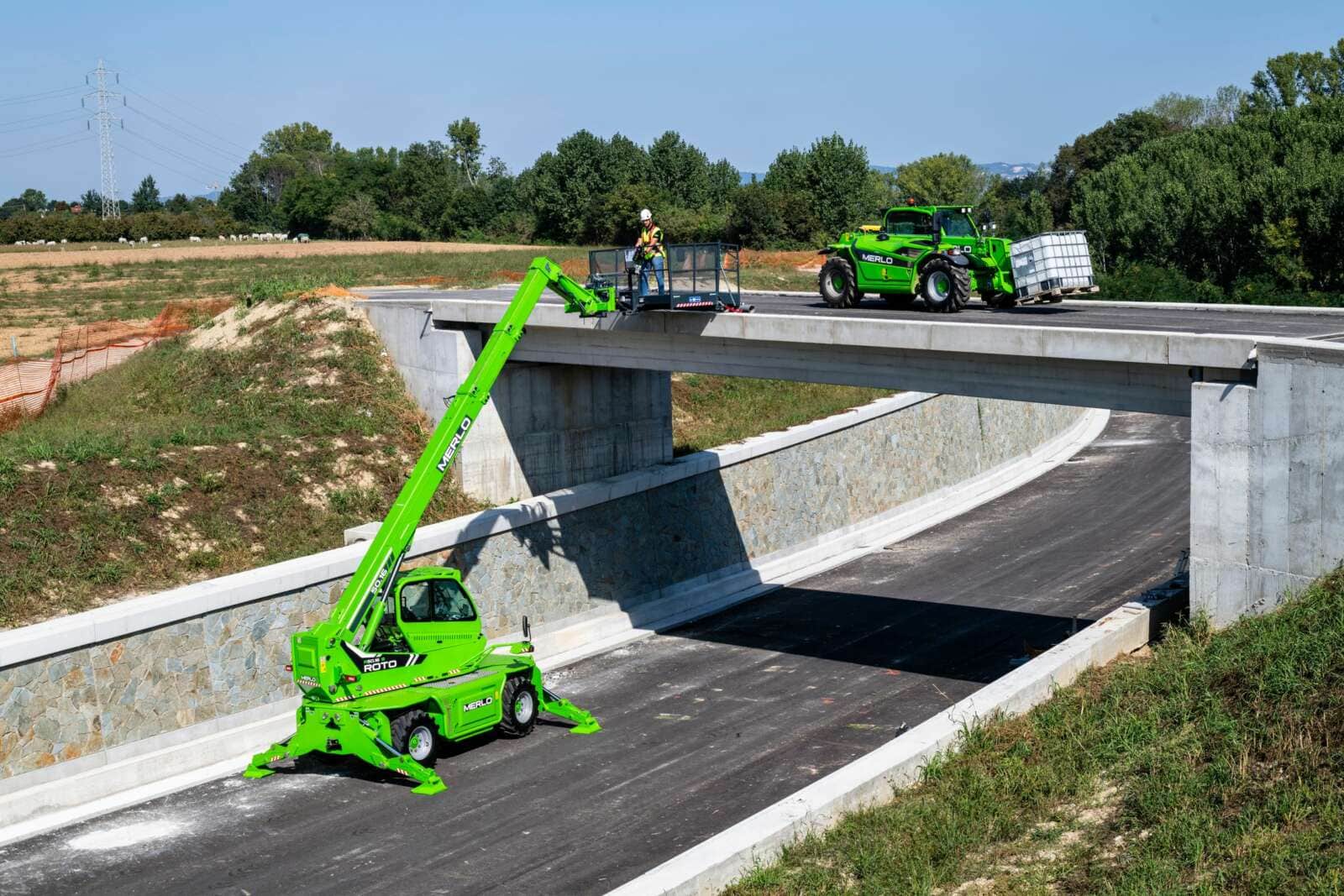

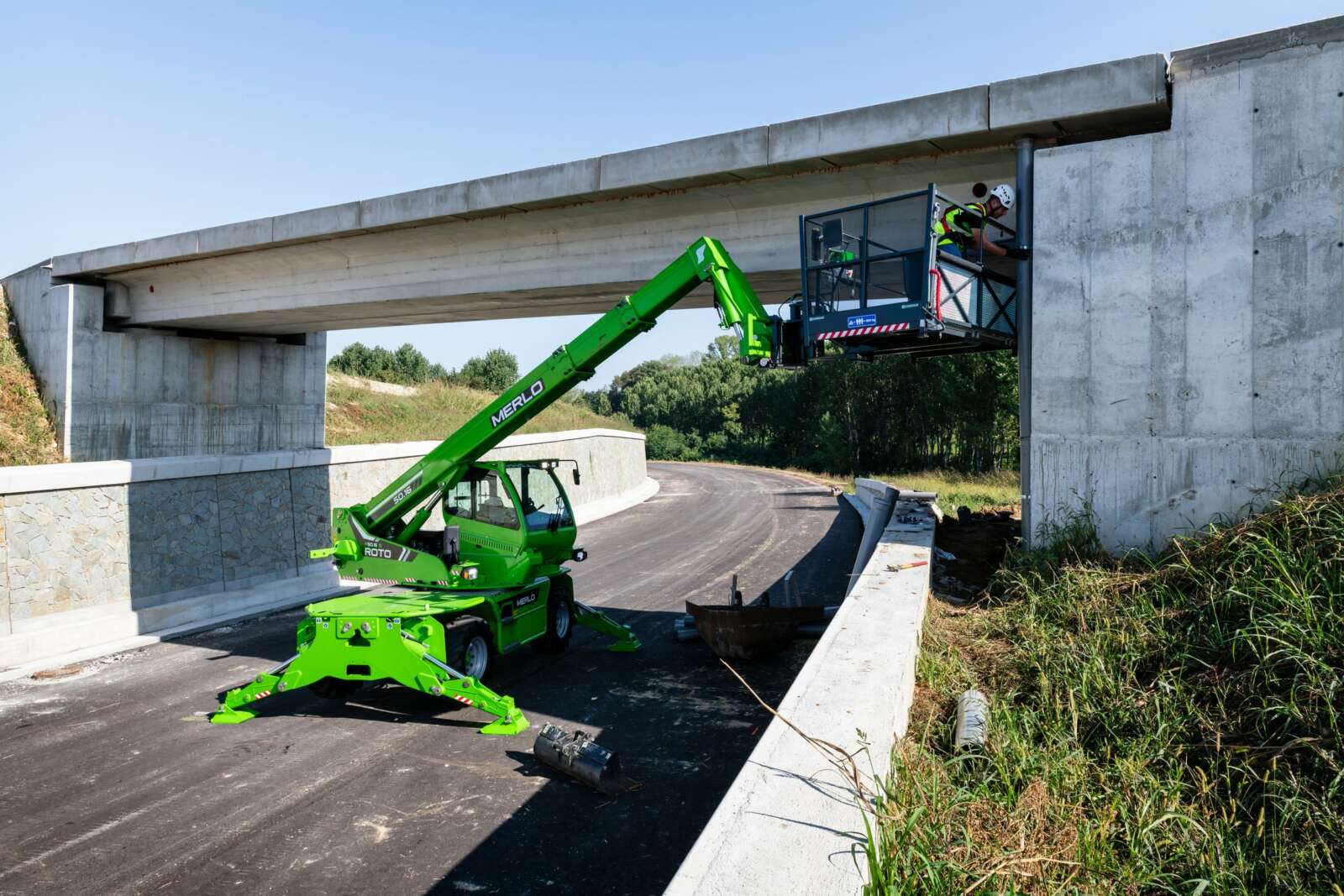

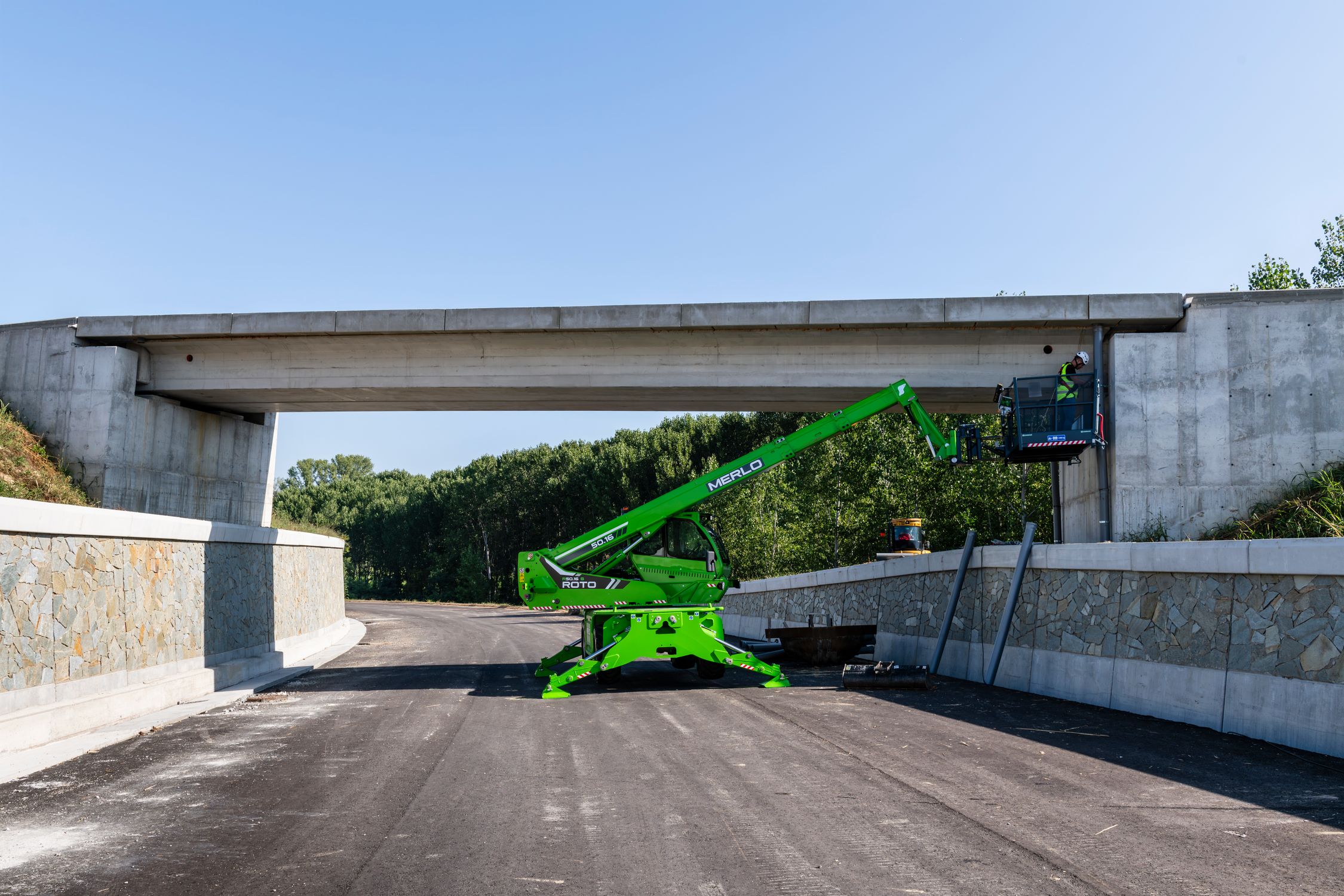

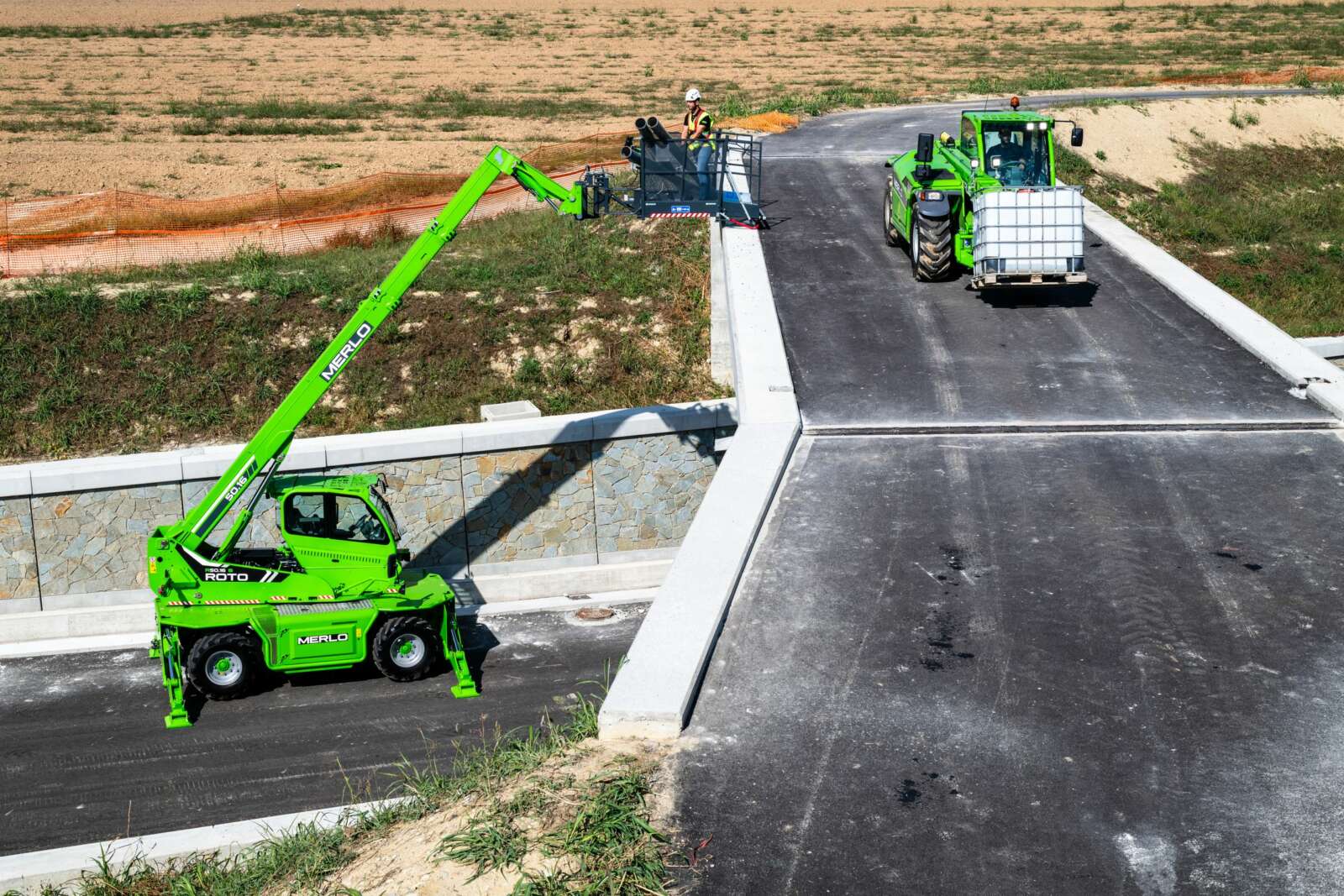

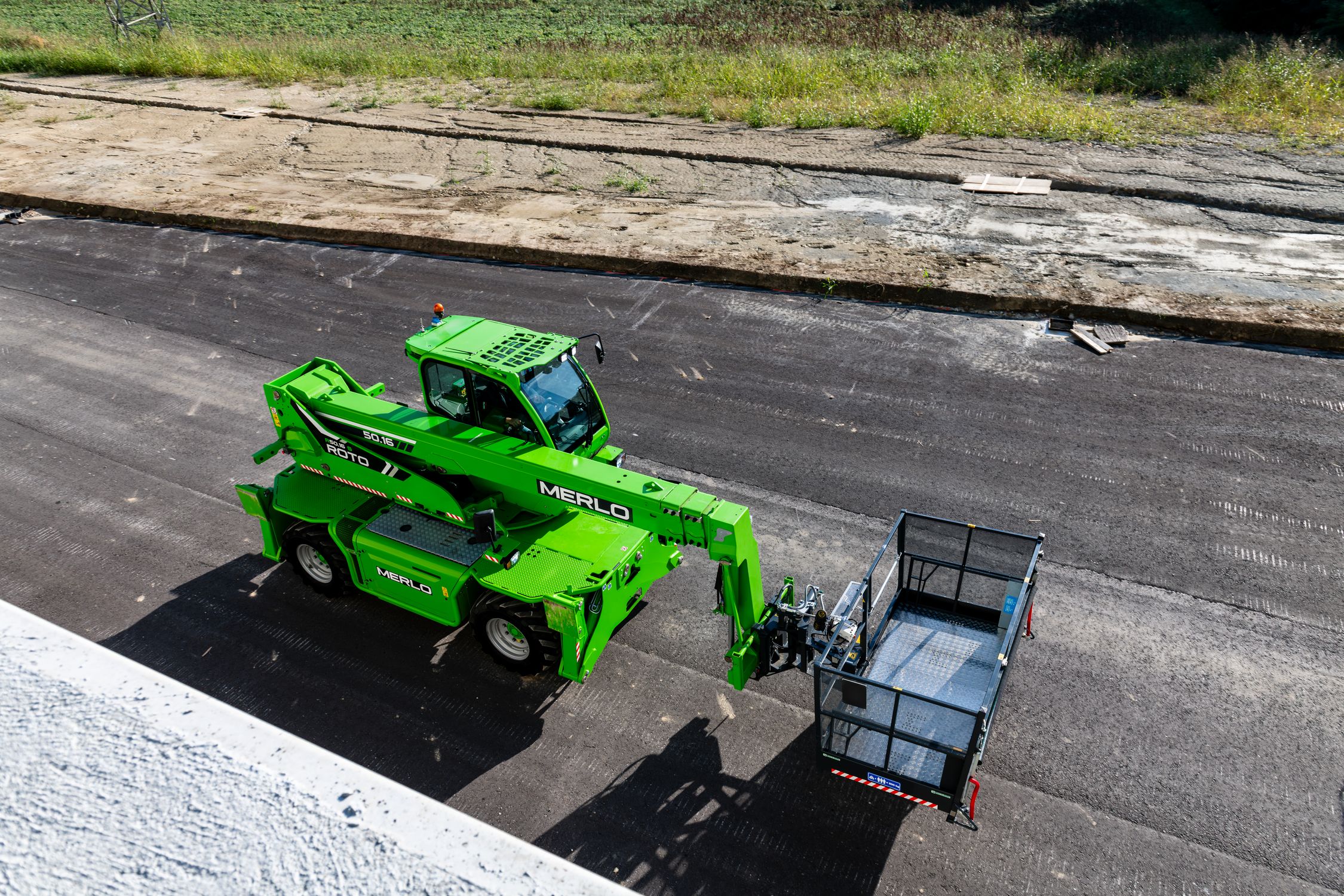

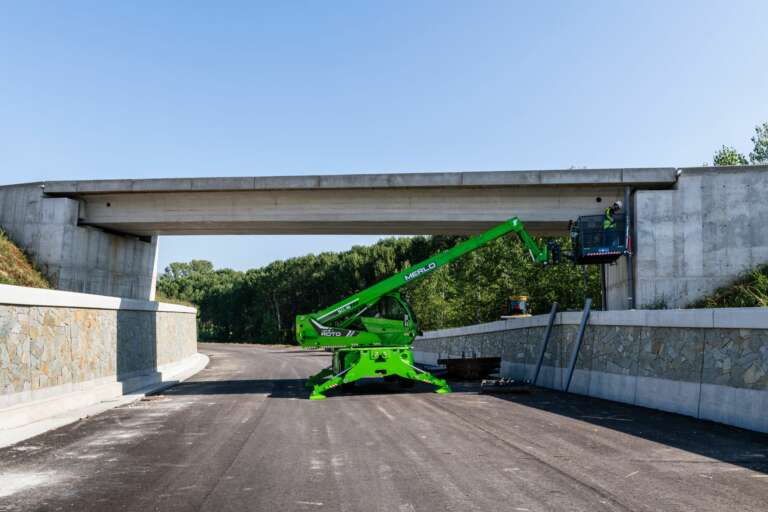

Henkilönostokori laajentaa käyttömahdollisuuksia

Merlo ROTO -kurottajat voidaan varustaa henkilönostokorilla, mikä laajentaa koneen käyttömahdollisuuksia korkealla tehtäviin töihin.

Valmistajan hyväksymät EN 280 -standardin vaatimukset täyttävät henkilönostoratkaisut on suunniteltu tarjoamaan korkea aktiivisen ja passiivisen turvallisuuden taso.

Henkilönostovarustelu lisää koneen monipuolisuutta esimerkiksi rakentamisen, teollisuuden ja kunnossapidon tehtävissä.

Henkilönostokorin käyttö edellyttää kyseiseen koneeseen hyväksyttyä varustelua ja kokoonpanoa.

FOPS/ROPS-turvaohjaamo

Molemmat ROTO 50.16 -malliversiot on varustettu FOPS/ROPS-turvaohjaamolla.

Merlon ohjaamorakenteessa lasikaton ulkopuolelle sijoitettu metallinen suojarakenne suojaa kuljettajaa putoavilta esineiltä.

Valmistajan FOPS Level II -vaatimusten mukainen rakenne tarjoaa korkean suojaustason putoavia esineitä vastaan.

Ohjaamon turvallisuusrakenne on suunniteltu suojaamaan kuljettajaa vaativissa työskentelyolosuhteissa.

Mallivariantit – ROTO 50.16 ja ROTO 50.16S

Merlo ROTO 50.16 -mallistosta on saatavana kaksi versiota. Molemmissa on sama nostokyky, nostokorkeus, ulottuvuus ja ylävaunun pyörintäalue. Keskeiset erot liittyvät moottoritehoon, ajonopeuteen sekä alustan ominaisuuksiin.

Merlo ROTO 50.16 – Nostokapasiteettia ja tarkkaa hallintaa

ROTO 50.16 on varustettu 55 kW FPT F34 -dieselmoottorilla ja hydrostaattisella voimansiirrolla. Sen suurin ajonopeus on 25 km/h.

Malli soveltuu erityisesti nostotehtäviin, joissa tarvitaan suurta kapasiteettia, ulottuvuutta ja tarkkaa kuormankäsittelyä, mutta suurempi ajonopeus tai alustan lisäominaisuudet eivät ole keskeisessä roolissa.

Merlo ROTO 50.16S – Enemmän tehoa ja alustan ominaisuuksia

ROTO 50.16S tarjoaa saman nostokapasiteetin ja ulottuvuuden, mutta tehokkaamman 90 kW FPT F36 -moottorin ja 40 km/h huippunopeuden.

S-mallissa on lisäksi rungon tasaus sekä vakiovarusteinen runkojousitus, joita perusmallissa ei ole.

Tehokkaampi moottori, suurempi ajonopeus ja alustan lisäominaisuudet tekevät S-mallista vaihtoehdon erityisesti käyttöön, jossa koneella siirrytään enemmän työpisteiden välillä ja alustan ominaisuuksille asetetaan suurempia vaatimuksia.

Mallien keskeiset tekniset erot

S-mallin moottoriteho on noin 64 % suurempi ja suurin ajonopeus 60 % korkeampi kuin perusmallissa.

Nostokyky, nostokorkeus ja maksimiulottuma ovat kuitenkin molemmissa malleissa samat.

Tekniset tiedot lyhyesti

Nostokapasiteetti ja mitat

Voimansiirto, hydrauliikka ja varusteet

Vakiovarusteet

Molemmissa malliversioissa

• ASCS Full -kuormanhallintajärjestelmä

• Hydrostaattinen EPD-voimansiirto

• Elektroninen joystick-ohjaus

• Jatkuva neliveto

• Kolme ohjaustapaa

• FOPS/ROPS-turvaohjaamo

• Hydraulisesti hallittavat On/Off-tukijalat

• 400/70-20-renkaat

ROTO 50.16S -mallin lisäominaisuudet

• Rungon tasaus

• Runkojousitus vakiovarusteena

• Tehokkaampi 90 kW FPT F36 -moottori

• Suurempi 40 km/h huippunopeus

Muut varusteet ja työlaitteet valitaan käyttökohteen sekä saatavilla olevien varusteluvaihtoehtojen mukaan.

Tehokkuutta ympäripyörivällä rakenteella

ROTO 50.16 -malliston vahvuus on suuren nostokyvyn, ulottuvuuden ja kääntyvän ylävaunun yhdistelmä.

Kuormien siirtäminen koneen eri puolille ilman jatkuvaa uudelleensijoittelua voi vähentää työvaiheita ja helpottaa nostotöiden suunnittelua.

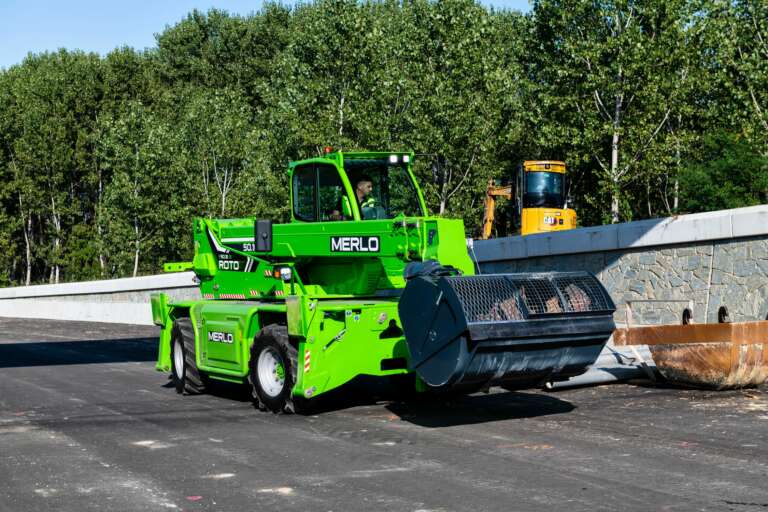

Sama kone soveltuu useisiin työtehtäviin erilaisilla valmistajan hyväksymillä työlaitteilla.

Kestävä rakenne ja huollon helppous

Merlon kurottajat on suunniteltu vaativaan ammattikäyttöön.

Valmistajan oma akselisuunnittelu, portaalirakenteiset akselit ja huoltoa ajatellen suunniteltu moottorin sijoittelu tukevat koneen pitkäikäisyyttä ja käytettävyyttä.

Koneen komponenttien hyvä saavutettavuus helpottaa määräaikaishuoltoja ja mahdollisia korjaustoimenpiteitä.

Usein kysytyt kysymykset Merlo ROTO 50.16- ja ROTO 50.16S -kurottajista

Mitä eroa on Merlo ROTO 50.16- ja ROTO 50.16S -malleilla?

Keskeiset erot ovat moottoriteho, ajonopeus ja alustan ominaisuudet. ROTO 50.16 on 55 kW moottori ja 25 km/h huippunopeus. ROTO 50.16Sä on 90 kW moottori, 40 km/h huippunopeus sekä rungon tasaus ja runkojousitus.

Kuinka paljon Merlo ROTO 50.16 nostaa?

Molempien malliversioiden suurin nostokyky on 4 950 kg. Todellinen nostokapasiteetti riippuu nostokorkeudesta, ulottuvuudesta, käytettävästä työlaitteesta ja koneen kokoonpanosta.

Mikä on Merlo ROTO 50.16 nostokorkeus?

Molempien mallien suurin nostokorkeus on 15,8 metriä ja maksimiulottuma 13,2 metriä.

Kuinka paljon Merlo ROTO 50.16 painaa?

Sekä ROTO 50.16 että ROTO 50.16S valmistajan ilmoittama omapaino on 14 000 kg.

Kuinka paljon Merlo ROTO 50.16 ylävaunu kääntyy?

Molempien mallien ylävaunun suurin pyörintäkulma on 415 astetta.

Mikä on Merlo ROTO 50.16S suurin ajonopeus?

ROTO 50.16S suurin ajonopeus on 40 km/h. Perusmallin suurin ajonopeus on 25 km/h.

Onko Merlo ROTO 50.16Sä suurempi nostokyky kuin perusmallissa?

Ei. Molempien mallien suurin nostokyky on 4 950 kg. S-mallin edut liittyvät suurempaan moottoritehoon, ajonopeuteen ja alustan lisäominaisuuksiin.

Mikä on ASCS-kuormanhallintajärjestelmä?

ASCS on Merlon kehittämä järjestelmä, joka seuraa koneen kuormitusta ja vakautta reaaliaikaisesti. Se auttaa kuljettajaa tunnistamaan turvallisen työskentelyn rajat ja ehkäisee vaarallisia liikkeitä.

Voiko Merlo ROTO 50.16 -kurottajaa käyttää henkilönostimena?

Kone voidaan varustaa valmistajan hyväksymällä henkilönostokoriratkaisulla. Henkilönostotyöt edellyttävät kyseiseen koneeseen hyväksyttyä varustelua ja soveltuvien turvallisuusvaatimusten täyttymistä.

Mitä hyötyä ROTO 50.16S -mallin runkojousituksesta on?

S-mallin runkojousitus parantaa alustan kykyä vaimentaa epätasaisuuksista aiheutuvaa liikettä. Ominaisuus on hyödyllinen erityisesti koneen siirtyessä työpisteiden välillä.

Mitä hyötyä ROTO 50.16S -mallin rungon tasauksesta on?

Rungon tasaus auttaa hallitsemaan koneen asentoa epätasaisella alustalla. Ominaisuus tukee koneen käyttöä tilanteissa, joissa alustan kaltevuus on otettava huomioon.

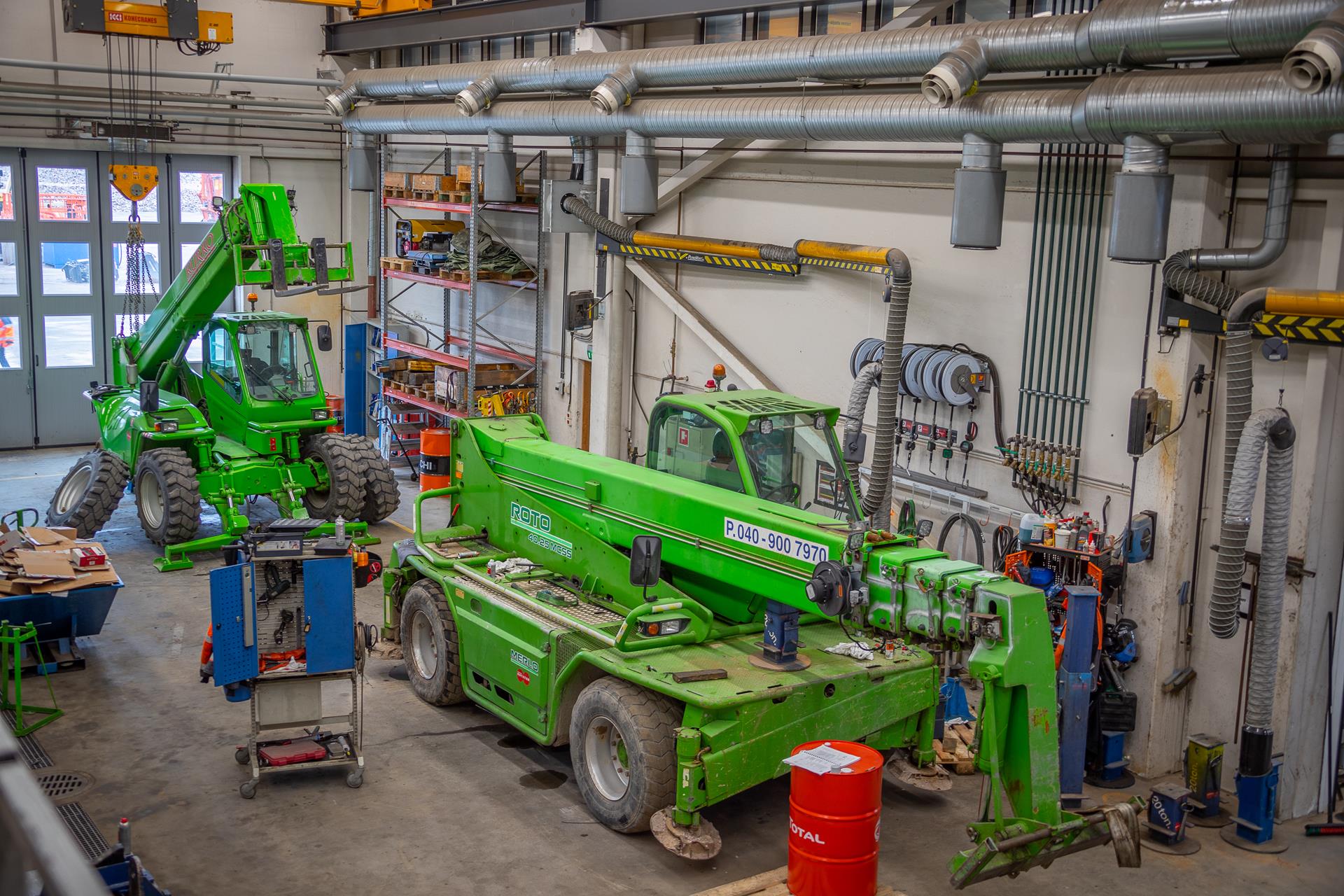

Rotator huoltaa ja tukee koko elinkaaren ajan
